本装置は、JEDEC(JESD22-A104、IEC 60749-25:15℃/分)、※１MIL規格に対応しており、製品の信頼性・耐久性の向上に役立ちます。また、電子部品から中型の航空・宇宙機向け電子制御ユニットまでの試料サイズに対応可能な試験槽をご用意しています。コスモピアハイテックは、製品の品質や安全性評価に最適な試験槽をご提案します。
※１ 一部条件によっては対応できないものもあります。
本装置は、JEDEC(JESD22-A104、IEC 60749-25:15℃/分)、※１MIL規格に対応しており、製品の信頼性・耐久性の向上に役立ちます。また、電子部品から中型の航空・宇宙機向け電子制御ユニットまでの試料サイズに対応可能な試験槽をご用意しています。コスモピアハイテックは、製品の品質や安全性評価に最適な試験槽をご提案します。
※１ 一部条件によっては対応できないものもあります。
製品紹介

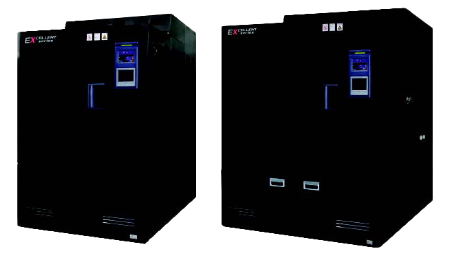

エクセレントシリーズ 急速温度変化タイプ (15℃/分・20℃/分)
エクセレントシリーズ
急速温度変化タイプ
（15℃/分・20℃/分）
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験槽内容積 | *1 温度変化速度 |
| 急速温度変化 | －70～＋180℃ | 20～98％RH | 235L (幅 630 mm × 奥行 540mm × 高さ 690 mm) |
*2 15℃/分 |
| 20～95％RH | 800L (幅 1000mm × 奥行 800mm × 高さ 1000mm) |
*2 15℃/分 | ||
| 800L (幅 1000mm × 奥行 800mm × 高さ 1000mm) |
*2 20℃/分 |
*１. 設定温度180℃⇔－70℃
*２. 155℃⇔－45℃における平均温度変化速度
特長１｜ JEDEC・MIL規格に対応
JEDEC(JESD22-A104、IEC60749-25:15分)、※MIL規格に対応しております。製品の信頼性・耐久性の向上に役立ちます。
※一部条件によっては対応できないものもあります。
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験槽内容積 | *1 温度変化速度 |
| 急速温度変化 | －70～＋180℃ | 20～98％RH | 235L (幅 630 mm × 奥行 540mm × 高さ 690 mm) |
*2 15℃/分 |
| 20～95％RH | 800L (幅 1000mm × 奥行 800mm × 高さ 1000mm) |
*2 15℃/分 | ||
| 800L (幅 1000mm × 奥行 800mm × 高さ 1000mm) |
*2 20℃/分 |
特長１｜ JEDEC・MIL規格に対応
JEDEC(JESD22-A104、IEC60749-25:15分)、※MIL規格に対応しております。製品の信頼性・耐久性の向上に役立ちます。
※一部条件によっては対応できないものもあります。
特長２｜ 温度変化速度15℃/分・20℃/分
下降・上昇時ともに155℃⇔－45℃、ぞれぞれの平均温度変化速度15℃/分・20℃/分を実現しました。お客さまの評価試験の短縮に役立ちます。
特長２｜ 温度変化速度15℃/分・20℃/分
下降・上昇時ともに155℃⇔－45℃、ぞれぞれの平均温度変化速度15℃/分・20℃/分を実現しました。お客さまの評価試験の短縮に役立ちます。
特長3｜ 幅広い温度領域と勾配制御
ー70℃の超低温領域から＋180℃までの幅広い温度制御範囲と勾配制御が可能です。
安定した試験環境を提供します。
特長3｜ 幅広い温度領域と勾配制御
ー70℃の超低温領域から＋180℃までの幅広い温度制御範囲と勾配制御が可能です。
安定した試験環境を提供します。

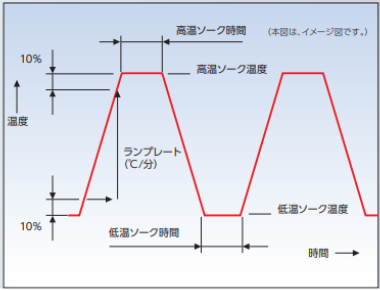

特長４｜ 温度サイクル運転機能を搭載
高温ソーク・低温ソーク・ランプ制御などの設定ができる温度サイクル運転機能を搭載しました。
細かな制御設定により、ご希望に合った評価試験に対応します。
特長４｜ 温度サイクル運転機能を搭載
高温ソーク・低温ソーク・ランプ制御などの設定ができる温度サイクル運転機能を搭載しました。
細かな制御設定により、ご希望に合った評価試験に対応します。
＜設定範囲＞
| 高温ソーク温度 | 180℃～60℃ |
| 低温ソーク温度 | 0～－70℃ |
| ソーク時間 | 1分～99時間59分 |
| ランプレート | 5～25℃/分 |
＜設定範囲＞
| 高温ソーク温度 | 180℃～60℃ |
| 低温ソーク温度 | 0～－70℃ |
| ソーク時間 | 1分～99時間59分 |
| ランプレート | 5～25℃/分 |
概略仕様表
表下から、ご希望の仕様表を選択してご覧いただけます。
1：恒温恒湿槽
2：恒温槽
概略仕様表
表下から、ご希望の仕様表を選択してご覧いただけます。
1：恒温恒湿槽
2：恒温槽

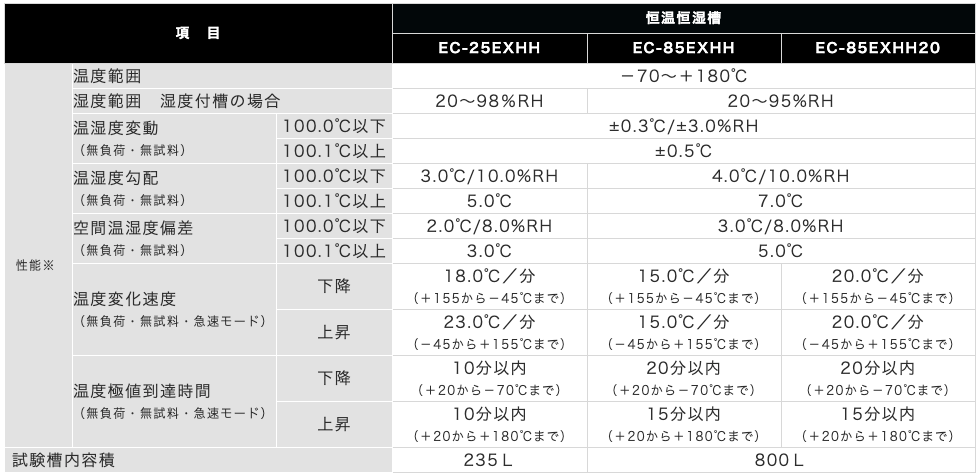

１：恒温恒湿槽

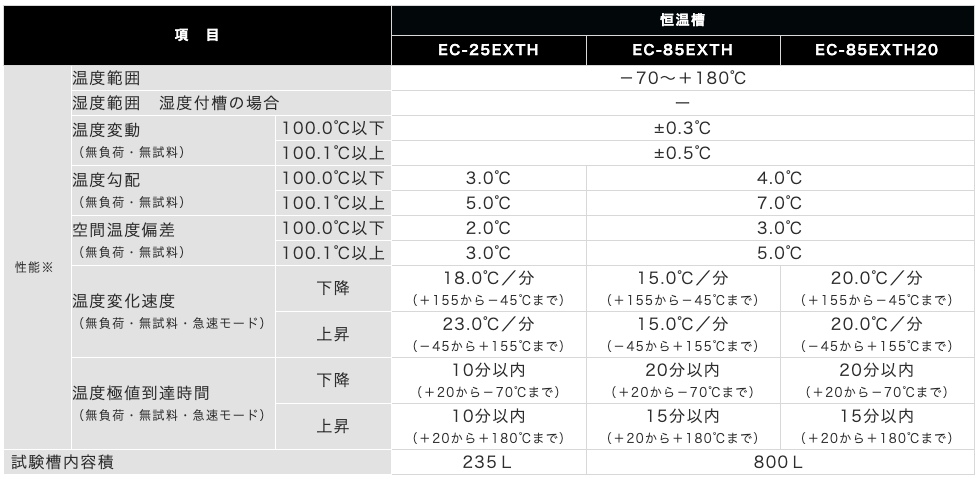

2：恒温槽
※転可能範囲は、周囲温度0～40℃・冷却水入口水温：5～38℃・電源電圧：定格±10％以内です。
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 07／JTM K 09に準拠した値を示します。
（1）無負荷・無試料（2）電源電圧：定格±5％以内（3）周囲温度：5～35℃・冷却水入口水温：15～30℃
ただし、「温度変化速度」「温度極値到達時間」は、装置を「急速モード」に設定し、周囲温度23℃・冷却水入口水温25℃の場合を示します。
