本装置は、JEDEC(JESD22-A104、IEC 60749-25:15℃/分)や※１MIL規格に対応しており、製品の信頼性・耐久性の向上に役立ちます。さらに低GWP冷媒を採用しているため、地球環境に配慮した試験が可能です。
※２航空機用のECUや通信モジュールなどの小型電子機器を収容可能な試験槽サイズをご用意しています。
コスモピアハイテックは、製品の品質や安全性評価に最適な試験槽をご提案します。
※１ 一部条件によっては対応できないものもあります。
※２ 試料サイズや重量、数量などによっては、規格試験に適応できない可能性があります。
ご購入前に必ずご確認をお願いします。
本装置は、JEDEC(JESD22-A104、IEC 60749-25:15℃/分)や※１MIL規格に対応しており、製品の信頼性・耐久性の向上に役立ちます。
さらに低GWP冷媒を採用しているため、地球環境に配慮した試験が可能です。
※２航空機用のECUや通信モジュールなどの小型電子機器を収容可能な試験槽サイズをご用意しています。
コスモピアハイテックは、製品の品質や安全性評価に最適な試験槽をご提案します。
※１ 一部条件によっては対応できないものもあります。
※２ 試料サイズや重量、数量などによっては、規格試験に適応できない可能性があります。
ご購入前に必ずご確認をお願いします。
製品紹介

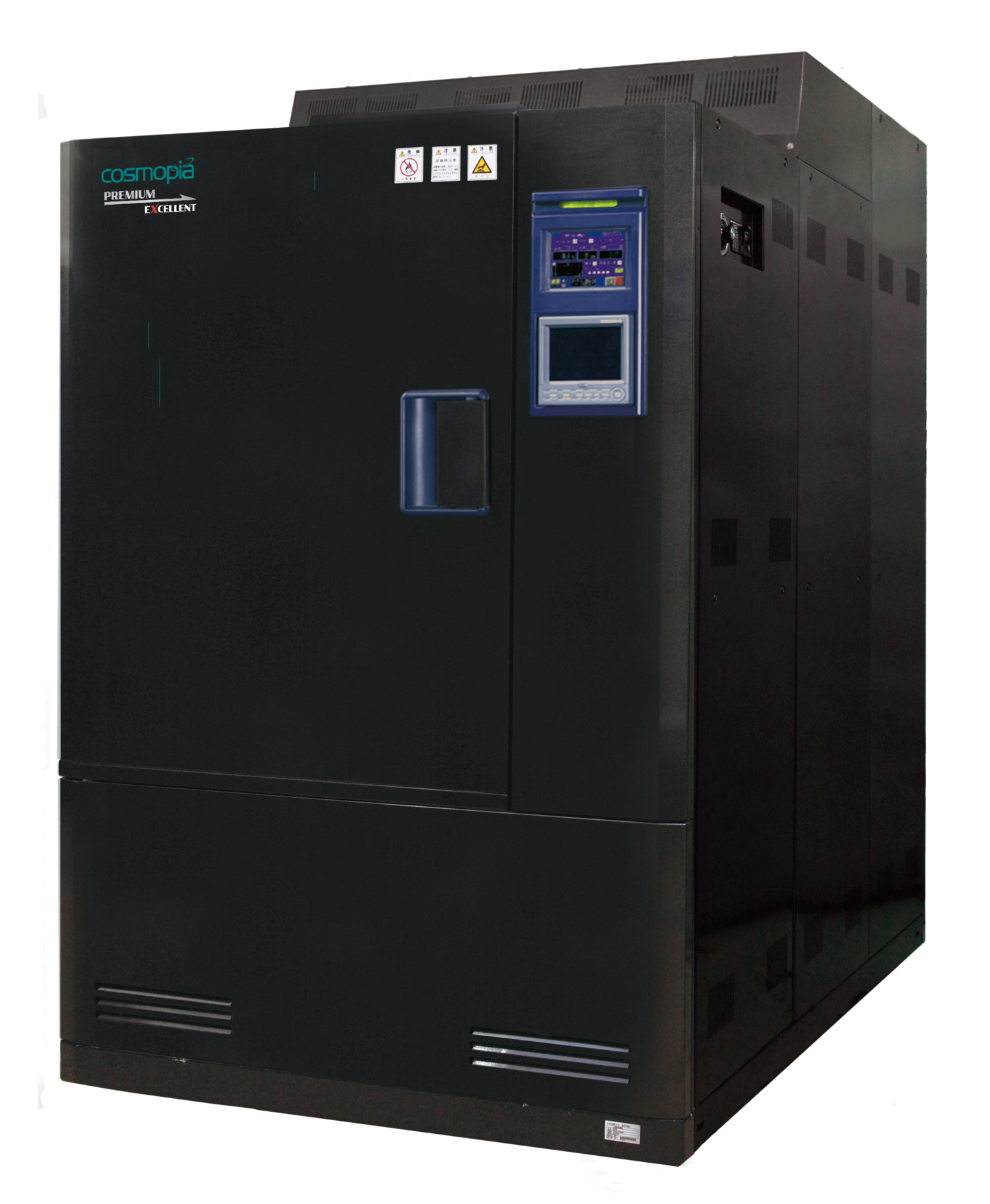

プレミアムエクセレント 低GWP冷媒対応タイプ
プレミアムエクセレント
低GWP冷媒対応タイプ
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験槽内容積 |
| 低GWP冷媒対応 | －70～＋180℃ | 20～98％RH | 235L |
特長１｜ JEDEC・MIL規格に対応
JEDEC(JESD22-A104、IEC60749-25:15分)、
※MIL規格に対応しております。製品の信頼性・耐久性の向上に役立ちます。
※一部条件によっては対応できないものもあります。
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験槽内容積 |
| 低GWP冷媒対応 | －70～＋180℃ | 20～98％RH | 235L |
特長１｜ JEDEC・MIL規格に対応
JEDEC(JESD22-A104、IEC60749-25:15分)、※MIL規格に対応しております。製品の信頼性・耐久性の向上に役立ちます。
※一部条件によっては対応できないものもあります。
特長２｜ 地球環境への配慮と急速温度変化に対応

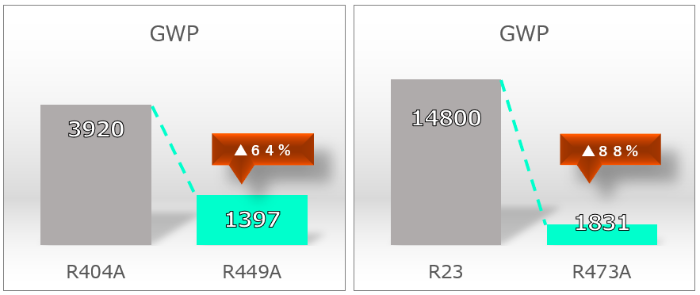

とR473A（低温側：GWP 値1831）を採用し、－70℃から180℃までの幅広い温度領域での制御が可能です。
さらに18℃/ 分の温度変化速度を実現。迅速な製品開発と地球環境への配慮を両立しました。
特長２｜ 地球環境への配慮と急速温度変化に対応
さらに18℃/ 分の温度変化速度を実現。迅速な製品開発と地球環境への配慮を両立しました。
特長３｜ 温湿度制御範囲
急速な温度変化と高温高湿環境を実現しました。

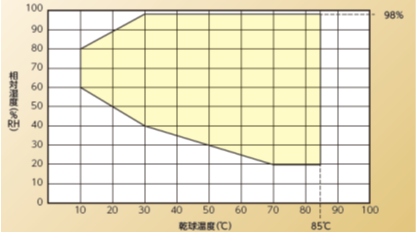

下図の色付け部分が、温湿度の制御範囲です。
※ただし、周囲温度 5 ～ 35℃、冷却水入口温度 15 ～ 30℃、電源電圧定格±5％以内、無負荷、運転モード設定：標準の場合とします。
※乾球温度が約30 ～ 40℃以下の低温領域は冷却除湿器に着霜があるため連続運転時間に制限があります。
特長３｜ 温湿度制御範囲
急速な温度変化と高温高湿環境を実現しました。
下図の色付け部分が、温湿度の制御範囲です。
※ただし、周囲温度 5 ～ 35℃、冷却水入口温度 15 ～ 30℃、電源電圧定格±5％以内、無負荷、運転モード設定：標準の場合とします。
※乾球温度が約30 ～ 40℃以下の低温領域は冷却除湿器に着霜があるため連続運転時間に制限があります。
概略仕様表
概略仕様表
| 項 目 | 恒温恒湿槽 | 恒温槽 | ||
| EC-28PXHH | EC-28PXTH | |||
| 性能※ | 温度範囲 | －70～+180℃ | －70～+180℃ | |
| 湿度範囲 湿度付槽の場合 | 20～98%RH | － | ||
| 温湿度変動 （無負荷・無試料） |
+100.0℃以下 | ±0.3℃／±3.0%RH | ±0.3℃ | |
| +100.1℃以上 | ±0.5℃ | ±0.5℃ | ||
| 温湿度勾配 （無負荷・無試料） |
+100.0℃以下 | 3.0℃／10.0%RH | 3.0℃ | |
| +100.1℃以上 | 5.0℃ | 5.0℃ | ||
| 空間温湿度偏差 （無負荷・無試料） |
+100.0℃以下 | 2.0℃／8.0%RH | 2.0℃ | |
| +100.1℃以上 | 3.0℃ | 3.0℃ | ||
| 温度変化速度 （無負荷・無試料、急速モード） |
下降 | 18.0℃／分（+155℃から－45℃まで） | 18.0℃／分（+155℃から－45℃まで） | |
| 上昇 | 23.0℃／分（－45℃から+155℃まで） | 23.0℃／分（－45℃から+155℃まで） | ||
| 温度極値到達時間 （無負荷・無試料、急速モード） |
下降 | 12分以内 （+20℃から－70℃まで） | 12分以内 （+20℃から－70℃まで） | |
| 上昇 | 10分以内 （+20℃から+180℃まで） | 10分以内 （+20℃から+180℃まで） | ||
| 試験室内容積 | 235Ｌ | 235Ｌ | ||
横にスクロールしてご覧ください。
| 項 目 | 恒温恒湿槽 | 恒温槽 | ||
| EC-28PXHH | EC-28PXTH | |||
| 性能※ | 温度範囲 | －70～+180℃ | －70～+180℃ | |
| 湿度範囲 湿度付槽の場合 | 20～98%RH | － | ||
| 温湿度変動 （無負荷・無試料） |
+100.0℃以下 | ±0.3℃／±3.0%RH | ±0.3℃ | |
| +100.1℃以上 | ±0.5℃ | ±0.5℃ | ||
| 温湿度勾配 （無負荷・無試料） |
+100.0℃以下 | 3.0℃／10.0%RH | 3.0℃ | |
| +100.1℃以上 | 5.0℃ | 5.0℃ | ||
| 空間温湿度偏差 （無負荷・無試料） |
+100.0℃以下 | 2.0℃／8.0%RH | 2.0℃ | |
| +100.1℃以上 | 3.0℃ | 3.0℃ | ||
| 温度変化速度 （無負荷・無試料、急速モード） |
下降 | 18.0℃／分（+155℃から－45℃まで） | 18.0℃／分（+155℃から－45℃まで） | |
| 上昇 | 23.0℃／分（－45℃から+155℃まで） | 23.0℃／分（－45℃から+155℃まで） | ||
| 温度極値到達時間 （無負荷・無試料、急速モード） |
下降 | 12分以内 （+20℃から－70℃まで） | 12分以内 （+20℃から－70℃まで） | |
| 上昇 | 10分以内 （+20℃から+180℃まで） | 10分以内 （+20℃から+180℃まで） | ||
| 試験室内容積 | 235Ｌ | 235Ｌ | ||
※運転可能範囲は周囲温度0～40℃、冷却水入口温度5～38℃、電源電圧 定格±10%以内です。
性能は無負荷、無試料、電源電圧 定格±5%以内、周囲温度23℃、冷却水入口温度25℃の場合を示します。
