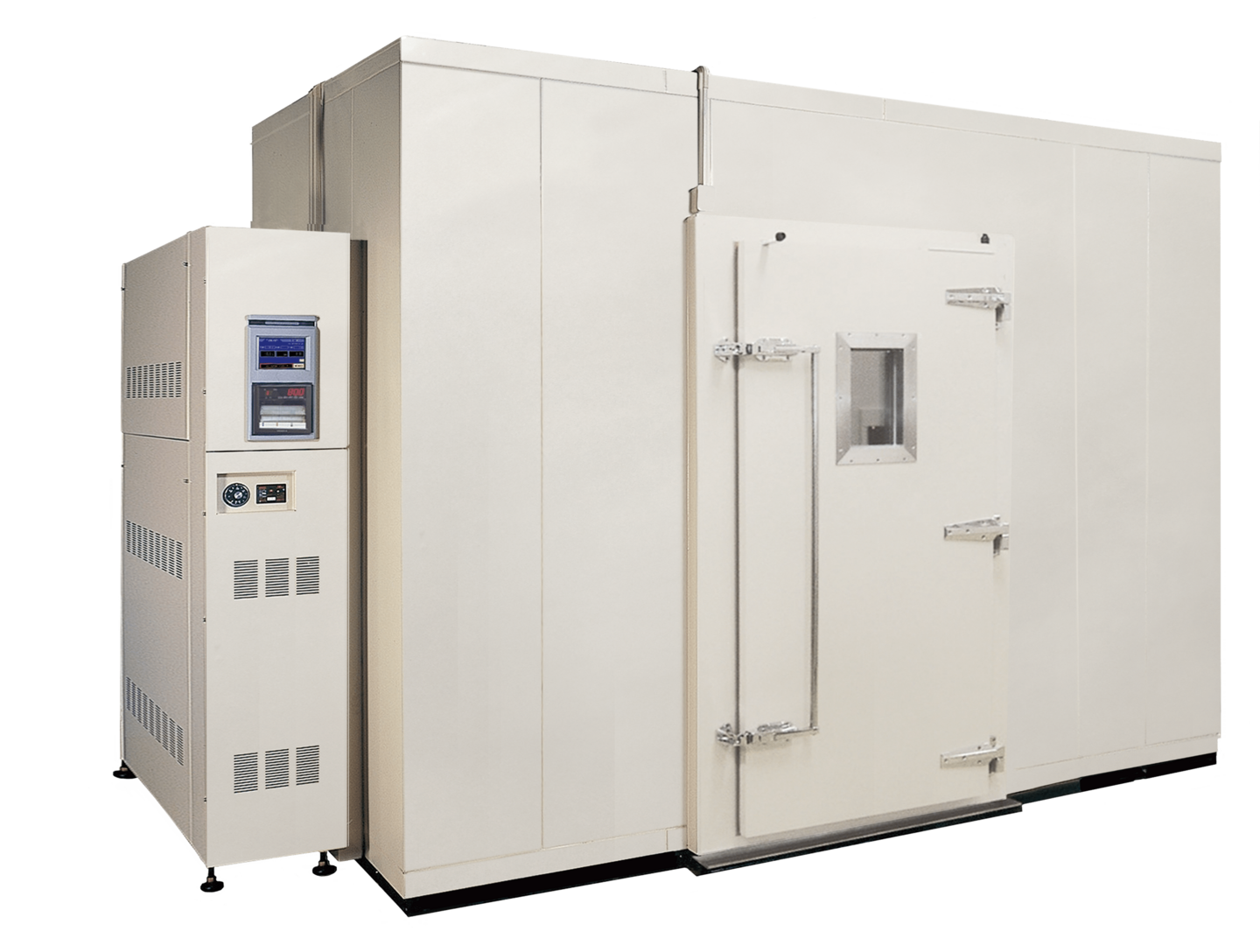

近年では、大電流化や生産効率の向上に伴い製品のモジュール化が加速しています。試料サイズの大型化により試験槽では対応が難しいケースも増えています。そこで、大型製品向けに恒温恒湿室・恒温室シリーズをご用意しています。
ご要望に応じた試験室サイズや仕様でお応えするとともに、現地工事不要の一体型タイプも取り揃えています。
コスモピアハイテックは、製品の品質や安全性評価に最適な試験環境をご提案します。
近年では、大電流化や生産効率の向上に伴い製品のモジュール化が加速しています。試料サイズの大型化により試験槽では対応が難しいケースも増えています。そこで、大型製品向けに恒温恒湿室・恒温室シリーズをご用意しています。
ご要望に応じた試験室サイズや仕様でお応えするとともに、現地工事不要の一体型タイプも取り揃えています。
コスモピアハイテックは、製品の品質や安全性評価に最適な試験環境をご提案します。
製品紹介

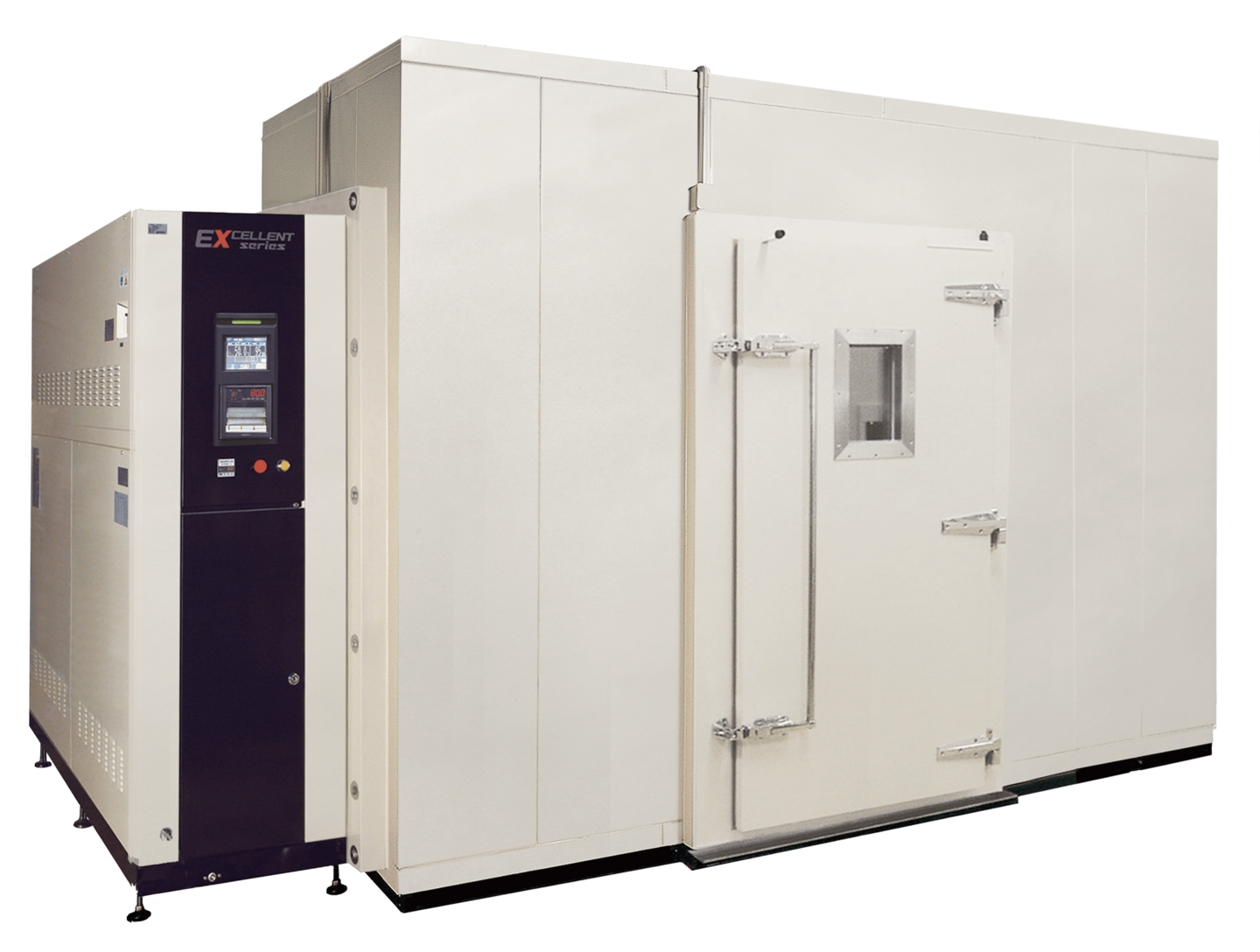

エクセレントシリーズ 高負荷タイプ
エクセレントシリーズ
高負荷タイプ
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 高負荷 | －10～＋80℃ | 20～95％RH | 9.7㎡（3.0坪） |
| －30～＋80℃ | 10～95％RH | ||
| －40～＋80℃ |
発熱負荷対応能力の向上と有負荷時の消費電力低減を両立
発熱負荷対応能力の向上と、有負荷時の消費電力低減を両立しました。プログラム運転のステップ毎に冷凍機の制御モードを指定できる「運転モード選択機能」を搭載し、試験パターンに応じた冷却能力の調整が可能です。対応できる試験条件の拡大により、効率的な運用を実現します。
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 高負荷 | －10～＋80℃ | 20～95％RH | 9.7㎡（3.0坪） |
| －30～＋80℃ | 10～95％RH | ||
| －40～＋80℃ |
発熱負荷対応能力の向上と有負荷時の消費電力低減を両立
発熱負荷対応能力の向上と、有負荷時の消費電力低減を両立しました。プログラム運転のステップ毎に冷凍機の制御モードを指定できる「運転モード選択機能」を搭載し、試験パターンに応じた冷却能力の調整が可能です。対応できる試験条件の拡大により、効率的な運用を実現します。

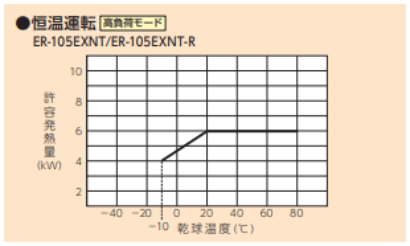

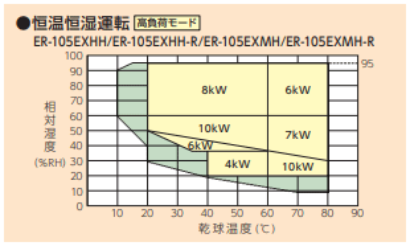

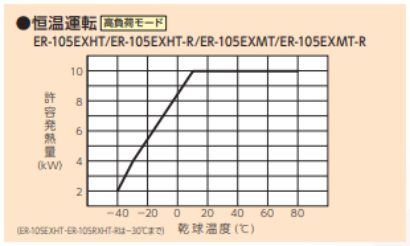

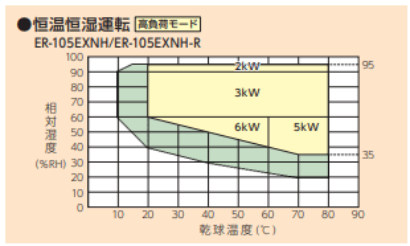

発熱負荷対応表
恒温恒湿室
①温度範囲－10～80℃対応装置
②温度範囲－30～80℃、－40～80℃対応装置
①温度範囲－10～80℃対応装置
②温度範囲－30～80℃、－40～80℃対応装置

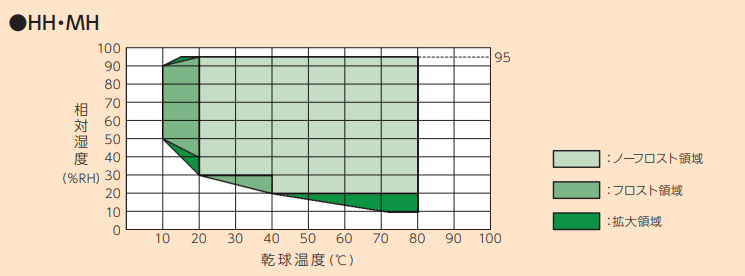

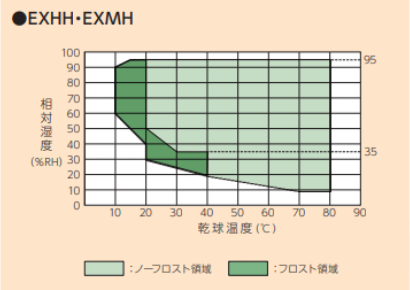

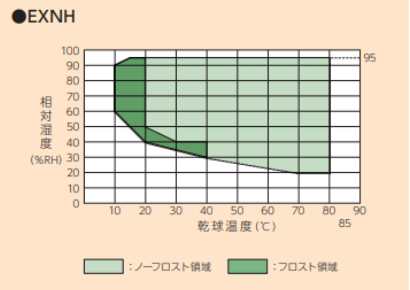

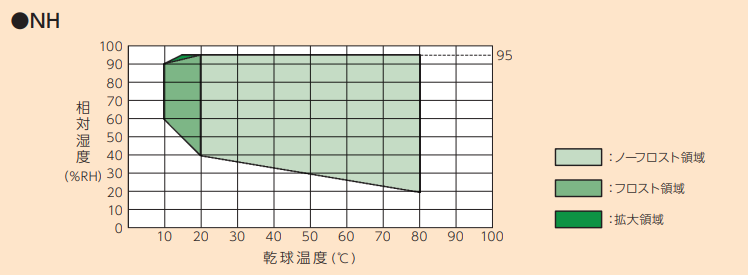

温湿度制御範囲
恒温恒湿室
①温度範囲－10～80℃対応装置
②温度範囲
－30～80℃、－40～80℃対応装置
恒温室
①温度範囲－10～80℃対応装置
②温度範囲
－30～80℃、－40～80℃対応装置
温湿度制御範囲
①温度範囲－10～80℃対応装置
②温度範囲－30～80℃、－40～80℃対応装置
温度制御範囲
①温度範囲－10～80℃対応装置
②温度範囲
－30～80℃、－40～80℃対応装置

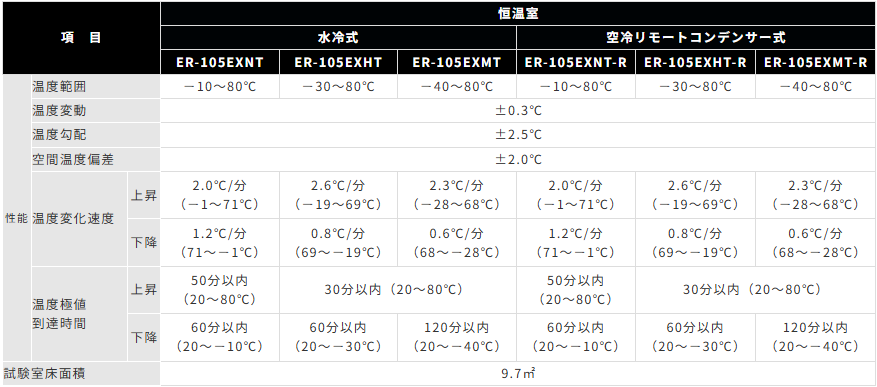

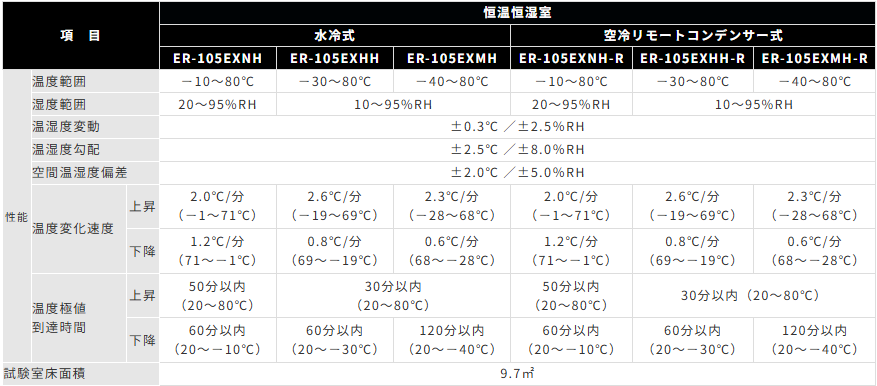

概略仕様表
表下から、ご希望の仕様表を選択してご覧いただけます。
1：恒温恒湿室
2：恒温室
１：恒温恒湿室
２：恒温室
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です。
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 09に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です。
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 09に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。
(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。
(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
スタンダードシリーズ ベーシックイプ
スタンダードシリーズ
ベーシックタイプ
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 高負荷 | －10～＋80℃ | 20～95％RH | 6.5㎡（2.0坪） 9.7㎡（3.0坪） 16.2㎡（5.0坪） |
| －30～＋80℃ | 10～95％RH | ||
| －40～＋80℃ |
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 高負荷 | －10～＋80℃ | 20～95％RH | 6.5㎡（2.0坪） 9.7㎡（3.0坪） 16.2㎡（5.0坪） |
| －30～＋80℃ | 10～95％RH | ||
| －40～＋80℃ |
試験品全体（完成品）の開発試験に対応
恒温恒湿槽では対応が難しい大型製品に対し、試験目的に応じた試験環境をご提供します。恒温室のサイズや仕様は、お客さまのご要望に応じて対応可能です。
試験品全体（完成品）の開発試験に対応
恒温恒湿槽では対応が難しい大型製品に対し、試験目的に応じた試験環境をご提供します。恒温室のサイズや仕様は、お客さまのご要望に応じて対応可能です。
温湿度制御範囲
①温度範囲－10～80℃対応装置
②温度範囲 －30～80℃、－40～80℃対応装置
温湿度制御範囲
①温度範囲－10～80℃対応装置
②温度範囲
－30～80℃、－40～80℃対応装置

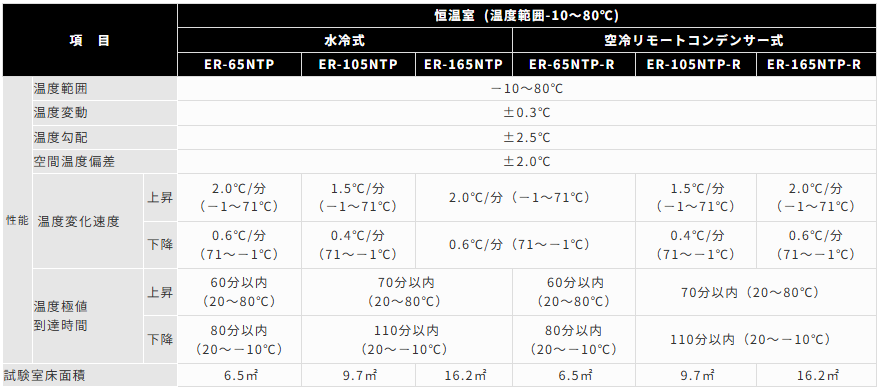

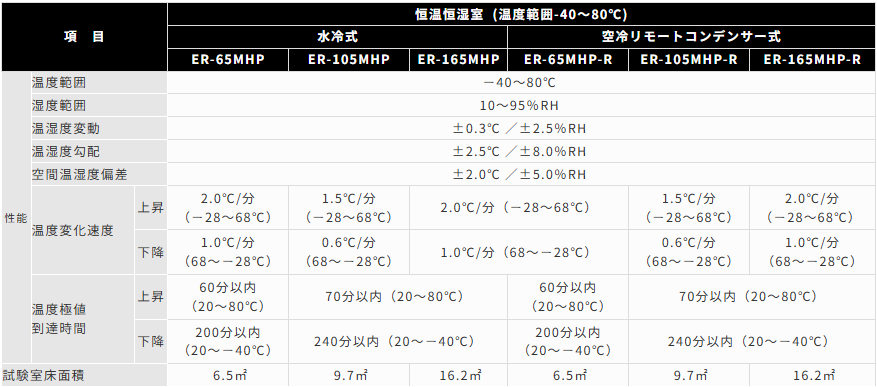

概略仕様表
表下から、ご希望の仕様表を選択してご覧いただけます。
１：恒温恒湿室（温度範囲－10～80℃）
２：恒温恒湿室（温度範囲－30～80℃）
３：恒温恒湿室（温度範囲－40～80℃）
４：恒温室（温度範囲－10～80℃）
５：恒温室（温度範囲－30～80℃）
６：恒温室（温度範囲－40～80℃）

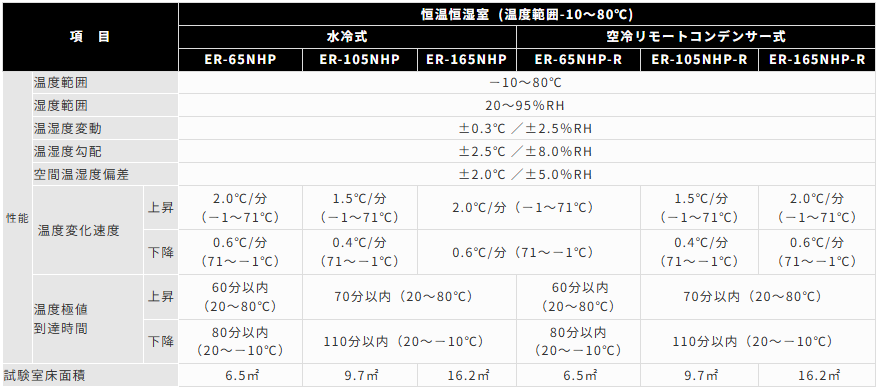

１：恒温恒湿室（温度範囲－10～80℃）

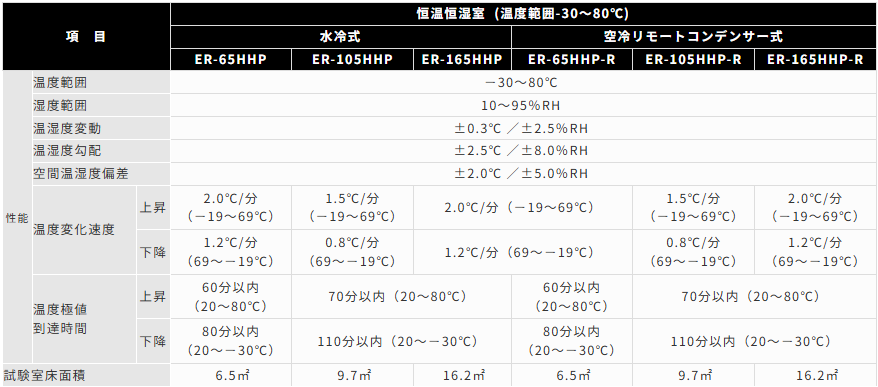

２：恒温恒湿室（温度範囲－30～80℃）
３：恒温恒湿室（温度範囲－40～80℃）
４：恒温室（温度範囲－10～80℃）

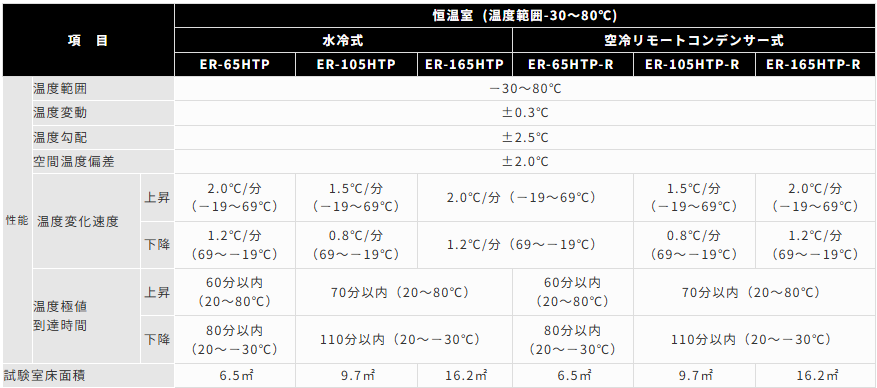

５：恒温室（温度範囲－30～80℃）

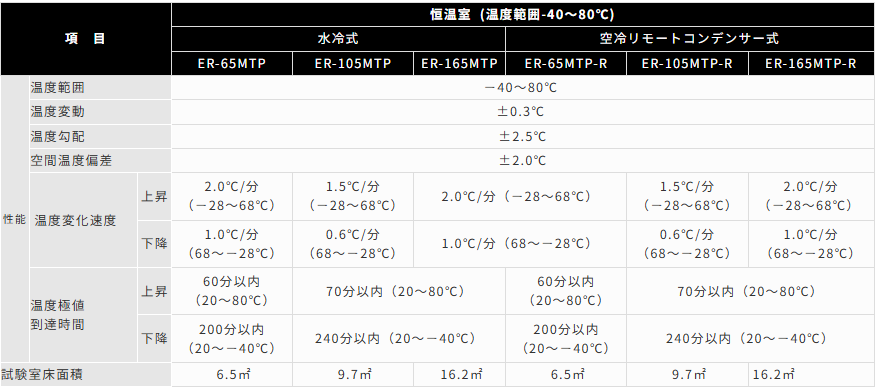

６：恒温室（温度範囲－40～80℃）
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です。
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 07に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です。
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 07に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。
(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。
(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
スタンダードシリーズ 一体型クイプ
スタンダードシリーズ
一体型タイプ
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 一体型 | －10～＋80℃ | 20～95％RH | 3.0㎡（0.9坪） |
| －40～＋80℃ | 10～95％RH | ||
| －40～＋120℃ | 3.3㎡（1.0坪） |
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 湿度範囲 （湿度付槽の場合） |
試験室床面積 |
| 一体型 | －10～＋80℃ | 20～95％RH | 3.0㎡（0.9坪） |
| －40～＋80℃ | 10～95％RH | ||
| －40～＋120℃ | 3.3㎡（1.0坪） |

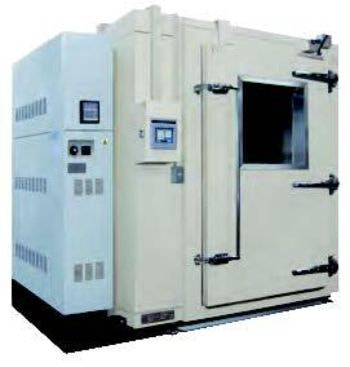

試験室、約4,000Lの一体型タイプ
自動車部品・大型液晶パネル等の環境試験対応として一体型タイプをラインナップしました。現地組立作業が不要です。
試験室、約4,000Lの一体型タイプ
自動車部品・大型液晶パネル等の環境試験対応として一体型タイプをラインナップしました。現地組立作業が不要です。
概略仕様表
| 項 目 | 恒温恒湿室 | 恒湿室 | ||||||||
| 水冷式 | 水冷式 | |||||||||
| ER-35NHP | ER-35MHP | ER-35MHHP | ER-35NTP | ER-35MTP | ER-35MTHP | |||||
| 性能 | 温度範囲 | －10～80℃ | －40～80℃ | －40～120℃ | －10～80℃ | －40～80℃ | －40～120℃ | |||
| 湿度範囲 | 20～95%RH | 10～95%RH | ー | |||||||
| 温湿度変動 | ±0.3℃ ／±2.5％RH | ±0.3℃ | ||||||||
| 温湿度勾配 | ±2.5℃ ／±8.0％RH | ±2.5℃ | ||||||||
| 空間温湿度偏差 | ±2.0℃ ／±5.0％RH | ±2.0℃ | ||||||||
| 温度変化速度 | 上昇 | 2.0℃/分 （－1～71℃） |
2.0℃/分 （－28～68℃） |
2.5℃/分 （－24～104℃） |
2.0℃/分 （－1～71℃） |
2.0℃/分 （－28～68℃） |
2.5℃/分 （－24～104℃） |
|||
| 下降 | 0.6℃/分 （71～－1℃） |
1.0℃/分 （68～－28℃） |
0.8℃/分 （104～－24℃） |
0.6℃/分 （71～－1℃） |
1.0℃/分 （68～－28℃） |
0.8℃/分 （104～－24℃） |
||||
| 温度極値 到達時間 |
上昇 | 50分以内（20～80℃） | 100分以内 （20～120℃） |
50分以内（20～80℃） | 100分以内 （20～120℃） |
|||||
| 下降 | 70分以内 （20～－10℃） |
100分以内 （20～－40℃） |
70分以内 （20～－10℃） |
100分以内 （20～－40℃） |
||||||
| 試験室床面積 | 3.0㎡ | 3.3㎡ | 3.0㎡ | 3.3㎡ | ||||||
横にスクロールしてご覧ください。
| 項 目 | 恒温恒湿室 | 恒湿室 | ||||||||
| 水冷式 | 水冷式 | |||||||||
| ER-35NHP | ER-35MHP | ER-35MHHP | ER-35NTP | ER-35MTP | ER-35MTHP | |||||
| 性能 | 温度範囲 | －10～80℃ | －40～80℃ | －40～120℃ | －10～80℃ | －40～80℃ | －40～120℃ | |||
| 湿度範囲 | 20～95%RH | 10～95%RH | ー | |||||||
| 温湿度変動 | ±0.3℃ ／±2.5％RH | ±0.3℃ | ||||||||
| 温湿度勾配 | ±2.5℃ ／±8.0％RH | ±2.5℃ | ||||||||
| 空間温湿度偏差 | ±2.0℃ ／±5.0％RH | ±2.0℃ | ||||||||
| 温度変化速度 | 上昇 | 2.0℃/分 （－1～71℃） |
2.0℃/分 （－28～68℃） |
2.5℃/分 （－24～104℃） |
2.0℃/分 （－1～71℃） |
2.0℃/分 （－28～68℃） |
2.5℃/分 （－24～104℃） |
|||
| 下降 | 0.6℃/分 （71～－1℃） |
1.0℃/分 （68～－28℃） |
0.8℃/分 （104～－24℃） |
0.6℃/分 （71～－1℃） |
1.0℃/分 （68～－28℃） |
0.8℃/分 （104～－24℃） |
||||
| 温度極値 到達時間 |
上昇 | 50分以内（20～80℃） | 100分以内 （20～120℃） |
50分以内（20～80℃） | 100分以内 （20～120℃） |
|||||
| 下降 | 70分以内 （20～－10℃） |
100分以内 （20～－40℃） |
70分以内 （20～－10℃） |
100分以内 （20～－40℃） |
||||||
| 試験室床面積 | 3.0㎡ | 3.3㎡ | 3.0㎡ | 3.3㎡ | ||||||
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 07／JTM K 09に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
※運転可能範囲は、周囲温度0～40℃、電源電圧200V±10％です
※性能は、次の条件により、一般社団法人 日本試験機工業会規格 JTM K 07／JTM K 09に準拠した値を示します。
(1)試験室内は、無負荷・無試料とします。
(2)電源電圧は、200V±5％です。
(3)（空冷方式）周囲温度は、5～35℃です。（水冷方式）冷却水入口水温は、18～32℃です。
(4)性能の内、「温度変化速度」「温度極値到達時間」の周囲温度条件は、23℃です。
(5)「温度範囲」下限温度に到達可能な周囲温度は、5～35℃です。
※設定温度が40℃以下の場合は、冷却・除湿器に着霜があるため連続運転時間に制限があります。
