私たちの身の回りにある電子部品や車載部品は、暑さや寒さといった過酷な環境の中でも、正しく動き続ける必要があります。
その耐久性を事前に確認するのが「環境試験」です。
急激な温度変化に対する強さを評価するヒートショック試験は、製品の品質と安全を守る重要な試験のひとつです。
近年では、航空機向けECU（電子制御ユニット）や車載ユニットなど、製品の大型化・一体化が進み、実装状態での評価ニーズも高まっています。当社では、1000L〜5400Lの大容量タイプをラインアップし、※IEC 60068-2-14や※MIL試験規格に対応した大型試料の信頼性評価を可能にします。
※一部条件によっては対応できないものもあります。
私たちの身の回りにある電子部品や車載部品は、暑さや寒さといった過酷な環境の中でも、正しく動き続ける必要があります。その耐久性を事前に確認するのが「環境試験」です。
急激な温度変化に対する強さを評価するヒートショック試験は、製品の品質と安全を守る重要な試験のひとつです。
近年では、航空機向けECU（電子制御ユニット）や車載ユニットなど、製品の大型化・一体化が進み、実装状態での評価ニーズも高まっています。
当社では、1000L～5400Lの大容量タイプをラインアップし、※IEC 60068-2-14や※MIL試験規格に対応した大型試料の信頼性評価を可能にします。
※一部条件によっては対応できないものもあります。
製品紹介

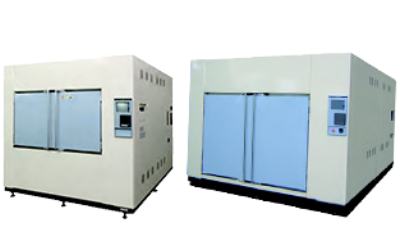

スタンダードシリーズ 大容量タイプ
スタンダードシリーズ
大容量タイプ
| タイプ | 温度範囲 | 試験槽内容積 | 温度範囲 | |
| 低温試験 | 高温試験 | |||
| 大容量 | 水冷式 | 1,080L (幅 1,450 mm × 奥行 1,000mm × 高さ 750 mm) |
ー50 〜 ー10℃ | 60 〜 120℃ |
| 1,450L (幅 1,450mm × 奥行 1,000mm × 高さ 1,000mm) |
||||
| 2,448L (幅 1,700mm × 奥行 1,200mm × 高さ 1,200mm) |
ー60 〜 0℃ | 60 〜 130℃ | ||
| 2,880L (幅 2,000mm × 奥行 1,200mm × 高さ 1,200mm) |
ー65 〜 0℃ | |||
| 5,438L (幅 2,500mm × 奥行 1,450mm × 高さ 1,500mm) |
ー50 〜 ー10℃ | 60 〜 120℃ | ||
特長１｜試験規格IEC60068-2-14・MILに適合
本装置は国際規格IEC 60068-2-14 Na（JIS C 60068-2-14 Na）および米国軍用規格である※MIL規格に対応しています。製品の耐久性・信頼性の向上に貢献します。
※一部条件によっては対応できないものもあります。
横にスクロールしてご覧ください。
| タイプ | 温度範囲 | 試験槽内容積 | 温度範囲 | |
| 低温試験 | 高温試験 | |||
| 大容量 | 水冷式 | 1,080L (幅 1,450 mm × 奥行 1,000mm × 高さ 750 mm) |
ー50 〜 ー10℃ | 60 〜 120℃ |
| 1,450L (幅 1,450mm × 奥行 1,000mm × 高さ 1,000mm) |
||||
| 2,448L (幅 1,700mm × 奥行 1,200mm × 高さ 1,200mm) |
ー60 〜 0℃ | 60 〜 130℃ | ||
| 2,880L (幅 2,000mm × 奥行 1,200mm × 高さ 1,200mm) |
ー65 〜 0℃ | |||
| 5,438L (幅 2,500mm × 奥行 1,450mm × 高さ 1,500mm) |
ー50 〜 ー10℃ | 60 〜 120℃ | ||
特長１｜ 試験規格IEC60068-2-14・MILに適合
本装置は国際規格IEC 60068-2-14 Na（JIS C 60068-2-14 Na）および米国軍用規格であるMIL規格に対応しています。製品の耐久性・信頼性の向上に貢献します。
※一部条件によっては対応できないものもあります。
特長２｜ 大型・複数試料の評価試験に対応
本タイプは、50 インチモニターから大型モーターほどの大きさの試料を収納可能です。
以下のような課題を解決します：
・組立品を分けて試験せざるを得ない
・複数試料の試験で長時間かかる
コスモピアハイテックは、信頼性評価試験を効率的
に実施できる環境を提供します。
特長２｜ 大型・複数試料の評価試験に対応
本タイプは、50 インチモニターから大型モーターほどの大きさの試料を収納可能です。
以下のような課題を解決します：
・組立品を分けて試験せざるを得ない
・複数試料の試験で長時間かかる
コスモピアハイテックは、信頼性評価試験を効率的
に実施できる環境を提供します。
特長3｜ 温度復帰時間：5分・10分以内（温度サイクル条件あり）
温度サイクル条件下で、温度復帰時間5 分・10 分以内を実現しています。
特長3｜ 温度復帰時間：5分・10分以内（温度サイクル条件あり）
温度サイクル条件下で、温度復帰時間5 分・10 分以内を実現しています。
横にスクロールしてご覧ください。
| 試験槽内容積 | 1,080L | 1,450L | 2,448L | 2,880L | 5,438L | |||
| 性 能 |
試験温度範囲 | 低温試験 | －50～－10℃ | －60～0℃ | －65～0℃ | －50～－10℃ | ||
| 高温試験 | 60～120℃ | 60～130℃ | 60～120℃ | |||||
| 温度変動幅 | ±0.5℃ | |||||||
| 温度上昇時間（高温槽） | 常温→ 130℃：30分以内 | 常温→150℃：60分以内 | 常温→150℃：90分以内 | |||||
| 温度下降時間（低温槽） | 常温→－70℃：75分以内 | 常温→－70℃：90分以内 | 常温→－70℃：120分以内 | |||||
| 温 度 サ イ ク ル |
サイクル数 | 5サイクル（低温始動） | ||||||
| 試験槽温度/ 試験時間 |
低温 | －35℃/30分 | －40℃／ 30分 | －30℃／ 30分 | ||||
| 常温 | ー | |||||||
| 高温 | 85℃/30分 | 120℃／ 30分 | 70℃／ 30分 | |||||
| 温度測定位置 | 風上側 | |||||||
| 試料 | 種類 | プラスチックモールドIC・ 鉄ブロック |
鉄ブロック | |||||
| 試料質量（搭載治具質量含む） /温度復帰時間 |
50kg（鉄ブロック相当） / 5分以内 100kg（鉄ブロック相当） / 10分以内 |
150kg （鉄ブロック相当） / 10分以内 |
100kg （鉄ブロック相当） / 10分以内 |
400kg （鉄ブロック相当） / 5分以内 |
||||
| 試験槽内容積 | 1,080L | 1,450L | 2,448L | 2,880L | 5,438L | |||
| 性 能 |
試験温度範囲 | 低温試験 | －50～－10℃ | －60～0℃ | －65～0℃ | －50～－10℃ | ||
| 高温試験 | 60～120℃ | 60～130℃ | 60～120℃ | |||||
| 温度変動幅 | ±0.5℃ | |||||||
| 温度上昇時間（高温槽） | 常温→ 130℃：30分以内 | 常温→150℃：60分以内 | 常温→150℃：90分以内 | |||||
| 温度下降時間（低温槽） | 常温→－70℃：75分以内 | 常温→－70℃：90分以内 | 常温→－70℃：120分以内 | |||||
| 温 度 サ イ ク ル |
サイクル数 | 5サイクル（低温始動） | ||||||
| 試験槽温度/ 試験時間 |
低温 | －35℃/30分 | －40℃／ 30分 | －30℃／ 30分 | ||||
| 常温 | ー | |||||||
| 高温 | 85℃/30分 | 120℃／ 30分 | 70℃／ 30分 | |||||
| 温度測定位置 | 風上側 | |||||||
| 試料 | 種類 | プラスチックモールドIC・ 鉄ブロック |
鉄ブロック | |||||
| 試料質量（搭載治具質量含む） /温度復帰時間 |
50kg（鉄ブロック相当） / 5分以内 100kg（鉄ブロック相当） / 10分以内 |
150kg （鉄ブロック相当） / 10分以内 |
100kg （鉄ブロック相当） / 10分以内 |
400kg （鉄ブロック相当） / 5分以内 |
||||
※性能は、（1）周囲温度：10～30℃、周囲湿度：30～60％、冷却水入口温度：15～30℃、（2）電源電圧：定格±5％以内の場合を示しますが、
次の項目は条件が異なります。
1. 高温試験温度80℃以下は周囲温度：20℃以下の場合のみ可能です。
2. 温度上昇時間、下降時間は、周囲温度20℃、冷却水入口温度25℃の場合です。
3. 温度復帰時間は、高温、低温設定値の±2℃範囲に到達した時点とします。
※性能は
（1）周囲温度：10~30℃、周囲湿度：30～60％、冷却水入口温度：15～30℃
（2）電源電圧：定格±5％以内の場合を示しますが、次の項目は条件が異なります。
1. 高温試験温度80℃以下は周囲温度：20℃以下の場合のみ可能です。
2. 温度上昇時間、下降時間は周囲温度20℃、冷却水入口温度25℃の場合です。
3. 温度復帰時間は、高温、低温設定値の±2℃範囲に到達した時点とします。
概略仕様表
表下から、ご希望の仕様表を選択してご覧いただけます。

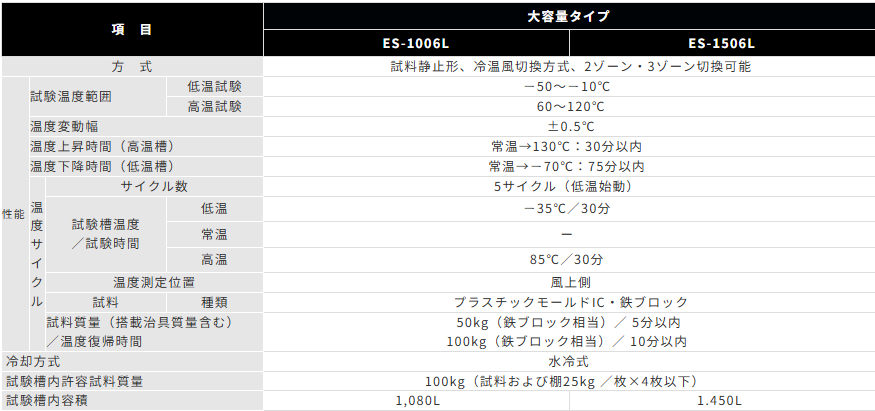

1：内容積1,080 L・1,450L

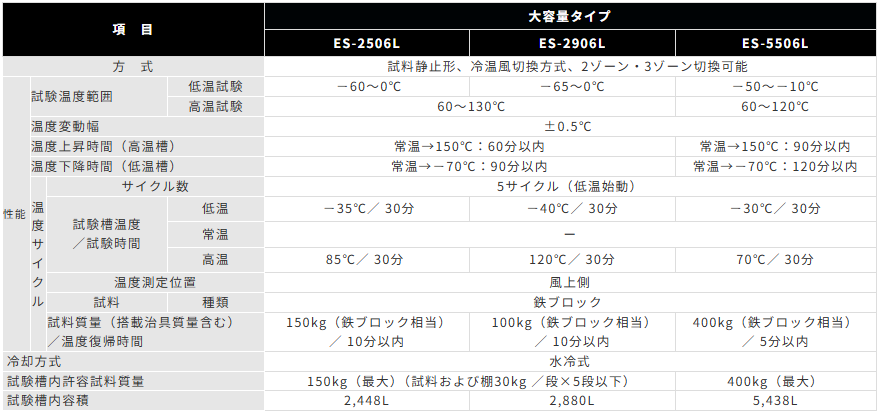

2：内容積2,448L・2,880L・5,438L
１：恒温恒湿槽
2：恒温槽
※運転可能範囲は周囲温度0～40℃、冷却水入口温度：5～38℃、電源電圧：定格±10％以内です。
※性能は、（1）周囲温度：10～30℃、周囲湿度：30～60％、冷却水入口温度：15～30℃、（2）電源電圧：定格±5％以内の場合を示しますが、
次の項目は条件が異なります。
1. 高温試験温度80℃以下は周囲温度：20℃以下の場合のみ可能です。
2. 温度上昇時間、下降時間は、周囲温度20℃、冷却水入口温度25℃の場合です。
3. 温度復帰時間は、高温、低温設定値の±2℃範囲に到達した時点とします。
※運転可能範囲は周囲温度0～40℃、冷却水入口温度：5～38℃、電源電圧：定格±10％以内です。
※性能は
（1）周囲温度：10~30℃、周囲湿度：30～60％、冷却水入口温度：15～30℃
（2）電源電圧：定格±5％以内の場合を示しますが、次の項目は条件が異なります。
1. 高温試験温度80℃以下は周囲温度：20℃以下の場合のみ可能です。
2. 温度上昇時間、下降時間は周囲温度20℃、冷却水入口温度25℃の場合です。
3. 温度復帰時間は、高温、低温設定値の±2℃範囲に到達した時点とします。
