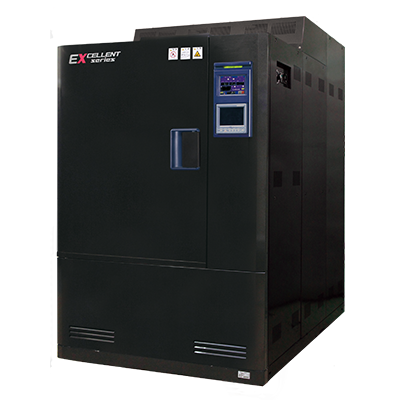

恒温恒湿箱 卓越系列
为日常的可靠性测试提供更高的性能
可靠性评估测试需要花费大量时间。 为了缩短日常测试评估所需的时间，我们提供快速温变型的温湿度试验箱。 此外，还有用于通电测试等高发热负载的评估测试的高热负载机型。
为日常的可靠性测试提供更高的性能
可靠性评估测试需要花费大量时间。 为了缩短日常测试评估所需的时间，我们提供快速温变型的温湿度试验箱。 此外，还有用于通电测试等高发热负载的评估测试的高热负载机型。
缩短测试评估时间
因为温度变化速度快，大幅缩短了到达设定温度的时间。因此，在日常的评估试验中可以节约大量时间。
支持通电条件下的测试与评估
LCD显示屏和车载 PCU等，在耐久性测试中会产生大量热量。 卓越型机型专为高发热负载而设计，即使材料在 85°C/85%RH 温度下发热达 1000 W，在 -40°C 温度下发热达 2000 W，也能进行安全稳定的测试评估。
给您介绍3种机型
快速温度变化型（10℃／分钟・5℃／分钟）
快速温度变化型
（10℃／分钟・5℃／分钟）
在-40℃⇔85℃的评估试验中，实现温度变化速率10℃/分钟·5℃/分钟
| 机型 | 温度范围 | 湿度范围 （带湿度的机型） |
试验箱内容积 | 温度变化速度 |
| 快速温度变化 | －70～＋150℃ | 20～98％RH | 306L | 10℃／分钟 |
| 800L | 5℃／分钟 |
在-40℃⇔85℃的评估试验中，实现温度变化速率10℃/分钟·5℃/分钟
请左右滑动查看
| 机型 | 温度范围 | 湿度范围 （带湿度的机型） |
试验箱内容积 | 温度变化速度 |
| 快速温度变化 | －70～＋150℃ | 20～98％RH | 306L | 10℃／分钟 |
| 800L | 5℃／分钟 |

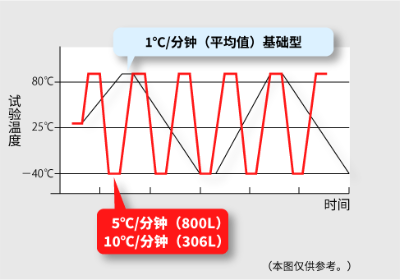

在−40℃⇔85℃范围内，可实现10℃/分钟与5℃/分钟的斜率控制。
快速的温度变化能大幅缩短客户的评估测试周期。
在−40℃⇔85℃范围内，可实现10℃/分钟与5℃/分钟的斜率控制。快速的温度变化能大幅缩短客户的评估测试周期。

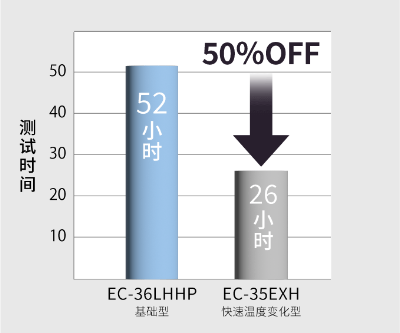

缩短评估测试时间
急速的温度上升・下降，可大幅缩短到达设定温度所需的时间。
与基础机型・低温机型相比，测试时间缩短了约50%。
运行内容（测试条件）
在进行-55℃（60分钟）⇔125℃（60分钟）的温度循环运行时 （温度变化时能力：最大能力输出时）
| 机型 | 试验箱内容积 | 温度上升时间 | 温度下降时间 | 测试时间 |
| 基础型（低温） | 306L | 41分钟 | 150分钟 | 52小时 |
| 快速温度变化 | 306L | 18分钟 | 18分钟 | 26小时 |
在进行-55℃（60分钟）⇔125℃（60分钟）的温度循环运行时（温度变化时能力：最大能力输出时）
请左右滑动查看
| 机型 | 试验箱内容积 | 温度上升时间 | 温度下降时间 | 测试时间 |
| 基础型（低温） | 306L | 41分钟 | 150分钟 | 52小时 |
| 快速温度变化 | 306L | 18分钟 | 18分钟 | 26小时 |
※以上数值会根据环境温度等使用条件而变化。详情请参阅各机型的规格书。
专用选配件
此外还备有多样化的附加选配。
| 项 目 | 规 格 |
| 空冷远程冷凝器 | 空冷远程冷凝器设置在屋外，从而将热量排出室外。 |
专用选配件
此外还备有多样化的附加选配。
| 项 目 | 规 格 |
| 空冷远程冷凝器 | 空冷远程冷凝器设置在屋外，从而将热量排出室外。 |
规格大纲表 快速温度变化型（10℃／分钟・5℃／分钟）
规格大纲表
快速温度变化型（10℃／分钟・5℃／分钟）
| 项 目 | 恒温恒湿箱 | 恒温箱 | ||||||
| EC-35EXH | EC-85EXH | EC-35EXT | EC-85EXT | |||||
性能※ |
温度范围 | －70～＋150℃ | ||||||
| 湿度范围 | 20～98％RH | ー | ||||||
| 温度和湿度波动 （空载・无试样） |
+100.0℃以下 | ±0.3℃/±3.0％RH | ±0.3℃ | |||||
| +100.1℃以上 | 0.5℃ | ±0.5℃ | ||||||
| 温湿度梯度 （空载・无试样） |
+100.0℃以下 | 3.0℃/10.0%RH | 3.0℃ | |||||
| +100.1℃以上 | 5.0℃ | 5.0℃ | ||||||
| 空间温湿度偏差 （空载・无试样） |
+100.0℃以下 | 2.0℃/8.0%RH | 2.0℃ | |||||
| +100.1℃以上 | 3.0℃ | 3.0℃ | ||||||
| 温度变化速率 （空载・无试样，快速模式） |
下降 | 10.0℃／分钟 （＋128～－48℃） |
5.0℃／分钟 （＋128～－48℃） |
10.0℃／分钟 （＋128－48℃） |
5.0℃／分钟 （＋128～－48℃） |
|||
| 上升 | 10.0℃／分钟 （－48～＋128℃） |
5.0℃／分钟 （－48～＋128℃） |
10.0℃／分钟 （－48～＋128℃） |
5.0℃／分钟 （－48～＋128℃） |
||||
| 极值温度到达时间 （空载・无试样，快速模式） |
下降 | 20分以内 （＋20～－70℃） |
30分以内 （＋20～－70℃） |
20分以内 （＋20～－70℃） |
30分以内 （＋20～－70℃） |
|||
| 上升 | 20分以内 （＋20～＋150℃） |
30分以内 （＋20～＋150℃） |
20分以内 （＋20～＋150℃） |
30分以内 （＋20～＋150℃） |
||||
| 试验箱内容积 | 306L | 800L | 306L | 800L | ||||
请左右滑动查看
| 项 目 | 恒温恒湿箱 | 恒温箱 | ||||||
| EC-35EXH | EC-85EXH | EC-35EXT | EC-85EXT | |||||
性能※ |
温度范围 | －70～＋150℃ | ||||||
| 湿度范围 | 20～98％RH | ー | ||||||
| 温度和湿度波动 （空载・无试样） |
+100.0℃以下 | ±0.3℃/±3.0％RH | ±0.3℃ | |||||
| +100.1℃以上 | 0.5℃ | ±0.5℃ | ||||||
| 温湿度梯度 （空载・无试样） |
+100.0℃以下 | 3.0℃/10.0%RH | 3.0℃ | |||||
| +100.1℃以上 | 5.0℃ | 5.0℃ | ||||||
| 空间温湿度偏差 （空载・无试样） |
+100.0℃以下 | 2.0℃/8.0%RH | 2.0℃ | |||||
| +100.1℃以上 | 3.0℃ | 3.0℃ | ||||||
| 温度变化速率 （空载・无试样，快速模式） |
下降 | 10.0℃／分钟 （＋128～－48℃） |
5.0℃／分钟 （＋128～－48℃） |
10.0℃／分钟 （＋128～－48℃） |
5.0℃／分钟 （＋128～－48℃） |
|||
| 上升 | 10.0℃／分钟 （－48～＋128℃） |
5.0℃／分钟 （－48～＋128℃） |
10.0℃／分钟 （－48～＋128℃） |
5.0℃／分钟 （－48～＋128℃） |
||||
| 极值温度到达时间 （空载・无试样，快速模式） |
下降 | 20分以内 （＋20～－70℃） |
30分以内 （＋20～－70℃） |
20分以内 （＋20～－70℃） |
30分以内 （＋20～－70℃） |
|||
| 上升 | 20分以内 （＋20～＋150℃） |
30分以内 （＋20～＋150℃） |
20分以内 （＋20～＋150℃） |
30分以内 （＋20～＋150℃） |
||||
| 试验箱内容积 | 306L | 800L | 306L | 800L | ||||
※可运行范围为环境温度0～40℃、冷却水入口温度5～38℃、电源电压额定值±10%范围内。
※性能是指在以下条件下符合一般社团法人日本试验机工业会规格JTMK07/JTMK09的值。
（1）试验箱内为空载、无试样状态。
（2）电源电压为额定值±5％。
（3）环境温度为5～35℃、冷却水入口温度15～30℃范围内。
（4）“温度变化速度”和“极值温度到达时间”是指将设备设为“ 快速温度变化”，在有试样（铁5kg）、环境温度为23℃、冷却水入口温度为25℃的情况下，加热盘中没有水时的值。
“快速温度变化”设定：本设定仅适用于恒温运行。不能进行湿度设定和控制。（EC-35EXH/EC-85EXH）

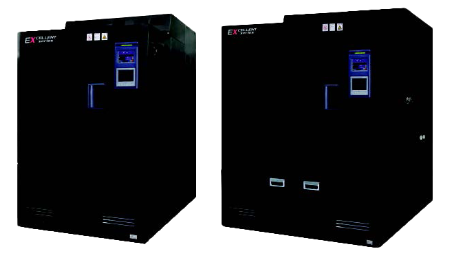

快速温度变化型（15℃／分钟・20℃／分钟）
快速温度变化型
（15℃／分钟・20℃／分钟）
箱体内空气温度变化速度达到15℃/分钟·20℃/分钟
| 机型 | 温度范围 | 湿度范围 （带湿度的机型） |
试验箱内容积 | *1 温度变化速率 |
| 快速温度变化 | －70～＋180℃ | 20～98％RH | 235L | *2 15℃/分钟 |
| 20～95％RH | 800L | *2 15℃/分钟 | ||
| 800L | *2 20℃/分钟 |
箱体内空气温度变化速度达到15℃/分钟·20℃/分钟
请左右滑动查看
| 机型 | 温度范围 | 湿度范围 （带湿度的机型） |
试验箱内容积 | *1温度变化速率 |
| 快速温度变化 | －70～＋180℃ | 20～98％RH | 235L | *215℃/分钟 |
| 20～95％RH | 800L | *215℃/分钟 | ||
| 800L | *220℃/分钟 |
*１. 设定温度180℃⇔－70℃
*２. 155℃⇔-45℃之间的平均温度变化速度
在155℃⇔－45℃的温度下降与上升的变化过程中，平均温度变化速度达到15℃/分钟与20℃/分钟。快速的温度变化能大幅缩短客户的评估测试周期。
*１. 设定温度180℃⇔－70℃
*２. 155℃⇔-45℃之间的平均温度变化速度
在155℃⇔－45℃的温度下降与上升的变化过程中，平均温度变化速度达到15℃/分钟与20℃/分钟。快速的温度变化能大幅缩短客户的评估测试周期。
符合IEC60068-2-14 Nb（定速温度变化试验）标准
通过再现规格规定的试验条件，对试样反复施加因温度变化产生的热应力。
可用于评估试样因热疲劳导致的失效和耐久性。
符合IEC60068-2-14 Nb（定速温度变化试验）标准
通过再现规格规定的试验条件，对试样反复施加因温度变化产生的热应力。
可用于评估试样因热疲劳导致的失效和耐久性。

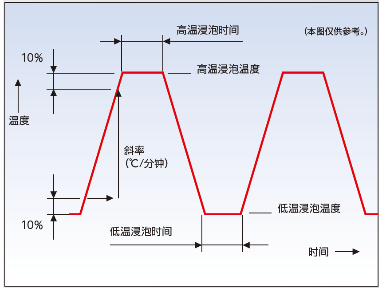

搭载温度循环运行功能
搭载了可设置高温浸透・低温浸透・斜率控制等功能的温度循环运行功能。
通过精细的控制设置，可满足您所需的各种评估测试需求。
搭载温度循环运行功能
搭载了可设置高温浸透・低温浸透・斜率控制等功能的温度循环运行功能。
通过精细的控制设置，可满足您所需的各种评估测试需求。
＜设置范围＞
| 高温浸泡温度 | 180℃～60℃ |
| 低温浸泡温度 | 0～－70℃ |
| 浸泡时间 | 1分钟～99小时59分钟 |
| 斜率 | 5～25℃/分钟 |
＜设置范围＞
| 高温浸泡温度 | 180℃～60℃ |
| 低温浸泡温度 | 0～－70℃ |
| 浸泡时间 | 1分钟～99小时59分钟 |
| 斜率 | 5～25℃/分钟 |
专用选配件
此外还备有多样化的附加选配。
| 项 目 | 规 格 |
| 试样温度用传感器 |
Pt传感器（Pt100Ω） |
| 空冷远程冷凝器 | 空冷远程冷凝器设置在屋外，从而将热量排出室外。（对象机型：EXHH·EXTH） |
专用选配件
此外还备有多样化的附加选配。
| 项 目 | 规 格 |
| 试样温度用传感器 |
Pt传感器（Pt100Ω） |
| 空冷远程冷凝器 | 空冷远程冷凝器设置在屋外，从而将热量排出室外。（对象机型：EXHH·EXTH） |

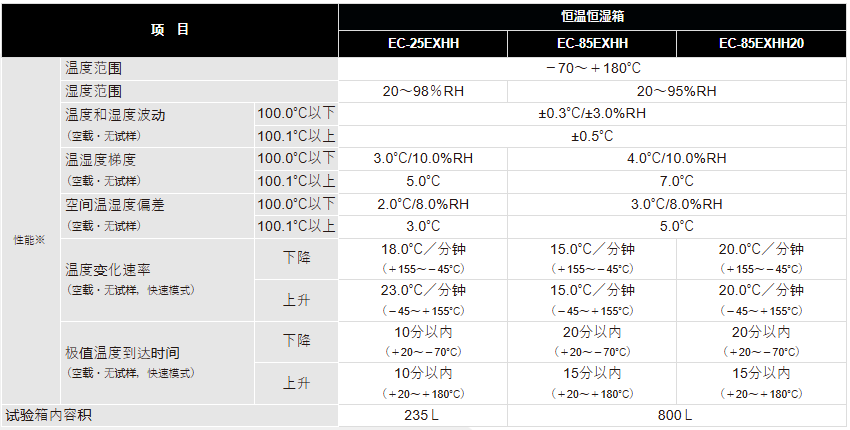

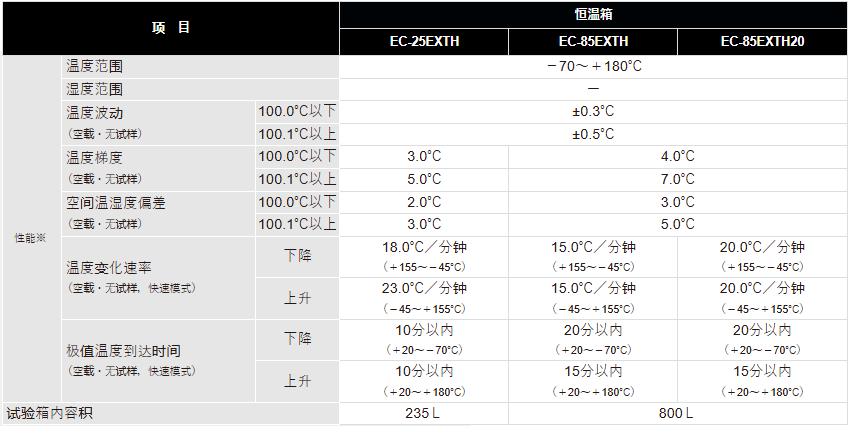

规格大纲表 快速温度变化型（15℃／分钟・20℃／分钟）
请从下方表格中选择相应的规格书进行查看。
1：恒温恒湿箱
2：恒温箱
规格大纲表
快速温度变化型（15℃／分钟・20℃／分钟）
请从下方表格中选择相应的规格书进行查看。
1：恒温恒湿箱
2：恒温箱
１：恒温恒湿箱
2：恒温箱
※可运行范围为环境温度:0～40℃、冷却水入口水温:5～38℃、电源电压:额定值±10%以内。
※性能是指在以下条件下符合一般社团法人日本试验机工业会规格JTMK07/JTMK09的值。
（1）空载、无试样 （ 2）电源电压:额定值±5%以内 （ 3）环境温度:5～35℃、冷却水入口水温:15～30℃
但“温度变化速度”和“极值温度到达时间”是指将设备设为“快速模式”、环境温度为23℃、冷却水入口水温为25℃时的值。
※可运行范围为环境温度:0～40℃、冷却水入口水温:5～38℃、电源电压:额定值±10%以内。
※性能是指在以下条件下符合一般社团法人日本试验机工业会规格JTMK07/JTMK09的值。
（1）空载、无试样
（2）电源电压:额定值±5%以内
（3）环境温度:5～35℃、冷却水入口水温:15～30℃
但“温度变化速度”和“温度极值到达时间”是指将设备设为“快速模式”、环境温度为23℃、冷却水入口水温为25℃时的值。
发热负载1,000W对应型
发热负载1,000W对应型
通过提高发热负荷对应能力，可满足液晶显示器等在通电状态下的耐久性测试的需求
| 机型 | 温度范围 | 湿度范围 |
试验箱内容积 |
| 发热负载1,000W对应型 | －70～＋150℃ | 20～98％RH | 800L |
通过提高发热负荷对应能力，可满足液晶显示器等在通电状态下的耐久性测试的需求
请左右滑动查看
| 机型 | 温度范围 | 湿度范围 |
试验箱内容积 |
| 发热负载1,000W对应型 | －70～＋150℃ | 20～98％RH | 800L |
在高负载模式运行时，可应对高温高湿条件及低温条件下的发热负载。
| 测试条件 | 容许发热量 |
| 60℃/90％RH | 1,000W |
| 85℃/85％RH | 1,000W |
| －40℃ | 2,000W |
在高负载模式运行时，可应对高温高湿条件及低温条件下的发热负载。
| 测试条件 | 容许发热量 |
| 60℃/90％RH | 1,000W |
| 85℃/85％RH | 1,000W |
| －40℃ | 2,000W |

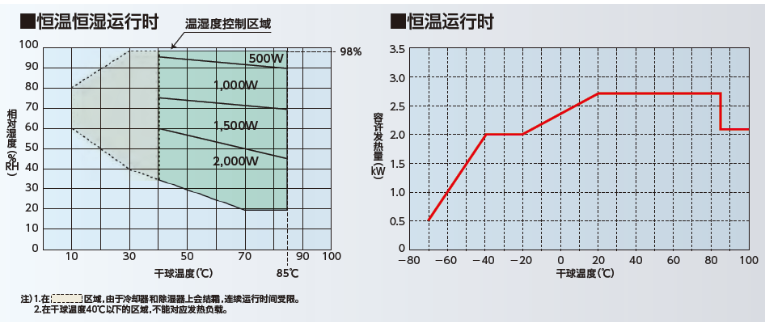

容许发热量
条件
| 电源 | 200V 50/60Hz |
| 环境温度 | 23℃ |
| 冷却水入口温度 | 25℃ |
| 运行模式 | 高负载 |
容许发热量
条件
| 电源 | 200V 50/60Hz |
| 环境温度 | 23℃ |
| 冷却水入口温度 | 25℃ |
| 运行模式 | 高负载 |
搭载运行模式切换功能
本设备搭载可调节制冷能力的运行模式切换功能。可在节能模式、标准模式及高负载模式中进行选择，能应对不同的测试条件，实现最优的评估测试。
| 节能模式 | 降低输出能力（在无发热负荷时设置） |
| 高负载模式 | 提升输出能力（在高发热负荷时设置） |
搭载运行模式切换功能
本设备搭载可调节制冷能力的运行模式切换功能。可在节能模式、标准模式及高负载模式中进行选择，能应对不同的测试条件，实现最优的评估测试。
| 节能模式 | 降低输出能力 （在无发热负荷时设置） |
| 高负载模式 | 提升输出能力 （在高发热负荷时设置） |
省空间设计
＊卓越型EC-85EXH和EC-85EX-HL的产品对比（内容积：800L）
安装面积约减少19%。
| 机型 | 产品尺寸（mm） |
| 快速温度变化型（10℃／分钟・5℃／分钟） | 宽度1,470×进深2,240×高度2,000 |
| 发热负载1,000W对应型 | 宽度1,470×进深1,800×高度2,020 |
省空间设计
＊卓越型EC-85EXH和EC-85EX-HL的产品对比（内容积：800L）
安装面积约减少19%。
请左右滑动查看
| 机型 | 产品尺寸（mm） |
| 快速温度变化型 （10℃／分钟・5℃／分钟） |
宽度1,470×进深2,240×高度2,000 |
| 发热负载1,000W对应型 | 宽度1,470×进深1,800×高度2,020 |
规格大纲表 发热负载1,000W对应型
规格大纲表
发热负载1,000W对应型
请左右滑动查看
| 项 目 | 恒温恒湿箱 | ||||
| EC-85EX-HL | |||||
性能※ |
温度范围 | －70～＋150℃ | |||
| 湿度范围 | 20～98％RH | ||||
| 温度和湿度波动 （空载・无试样） |
+100.0℃以下 | ±0.3℃/ ±3.0%RH | |||
| +100.1℃以上 | ±0.5℃ | ||||
| 温湿度梯度 （空载・无试样） |
+100.0℃以下 | 3.0℃/ 10％RH | |||
| +100.1℃以上 | 5.0℃ | ||||
| 空间温湿度偏差 （空载・无试样） |
+100.0℃以下 | 2.0℃/ 8.0%RH | |||
| +100.1℃以上 | 3.0℃ | ||||
| 温度变化速率 （空载・无试样） |
下降 | 2.5℃/分钟（＋128～－48℃） | |||
| 上升 | 5.0℃/分钟（－48～＋128℃） | ||||
| 极值温度到达时间 （空载・无试样） |
下降 | 45分以内（＋20～－70℃） | |||
| 上升 | 45分以内（＋20～＋150℃） | ||||
| 试验箱内容积 | 800L | ||||
| 项 目 | 恒温恒湿箱 | ||||
| EC-85EX-HL | |||||
性能※ |
温度范围 | －70～＋150℃ | |||
| 湿度范围 | 20～98％RH | ||||
| 温度和湿度波动 （空载・无试样） |
+100.0℃以下 | ±0.3℃/ ±3.0%RH | |||
| +100.1℃以上 | ±0.5℃ | ||||
| 温湿度梯度 （空载・无试样） |
+100.0℃以下 | 3.0℃/ 10％RH | |||
| +100.1℃以上 | 5.0℃ | ||||
| 空间温湿度偏差 （空载・无试样） |
+100.0℃以下 | 2.0℃/ 8.0%RH | |||
| +100.1℃以上 | 3.0℃ | ||||
| 温度变化速率 （空载・无试样） |
下降 | 2.5℃/分钟（＋128～－48℃） | |||
| 上升 | 5.0℃/分钟（－48～＋128℃） | ||||
| 极值温度到达时间 （空载・无试样） |
下降 | 45分以内（＋20～－70℃） | |||
| 上升 | 45分以内（＋20～＋150℃） | ||||
| 试验箱内容积 | 800L | ||||
※1. 可运行范围为环境温度0～40℃、冷却水入口温度5～38℃、电源电压额定值±10%范围内。
这里可运行范围是指不能满足※2记载的性能，但通过保护装置的动作，可以继续运行而不停止的范围。
※2. 性能是指在（1）空载、无试样（2）电源电压额定值±5％以内
（3）环境温度5～35℃、冷却水入口温度15～30℃的情况下符合一般社团法人日本试验机工业会规格JTMK09的值。
但“温度变化速度”和“极值温度到达时间”是指环境温度为23℃时的值。
※1. 可运行范围为环境温度0～40℃、冷却水入口温度5～38℃、电源电压额定值±10%范围内。
这里可运行范围是指不能满足※2记载的性能，但通过保护装置的动作，可以继续运行而不停止的范围。
※2. 性能是指在
（1）空载、无试样
（2）电源电压额定值±5％以内
（3）环境温度5～35℃、冷却水入口温度15～30℃的情况下符合一般社团法人日本试验机工业会规格JTMK09的值。
但“温度变化速度”和“极值温度到达时间”是指环境温度为23℃时的值。
